Basis info
Algemene informatie

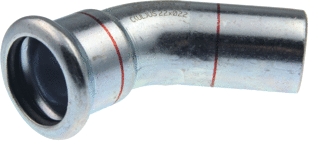

Omschrijving VSH ST/Z BOCHT45 35X35 PRXINST
Merk VSH
Artikelcode leverancier 6201811
EAN nummer 8711985098303
Minimale afname 1
Technische specificaties
Klasse Fitting met 2 aansluitingen
Serie XPRESS STAALVERZINKT
Type C1412
Materiaal aansluiting 1 Staal
Kwaliteitsklasse aansluiting 1 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Kwaliteitsklasse aansluiting 2 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Hoofdkleur fitting Grijs
Vorm Bocht
Uitvoering 1-delig
Bochthoek 45 °
Bochtstraal 42 mm
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Nom. diameter aansluiting 1 DN 32
Uitwendige buisdiameter aansluiting 1 35 mm
Wanddikte aansluiting 1 1.5 mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Nom. diameter aansluiting 2 DN 32
Uitwendige buisdiameter aansluiting 2 35 mm
Wanddikte aansluiting 2 1.5 mm
Aansluiting 2 Spie/insteek
Druktrap klasse flens PN 16
Materiaal afdichting EPDM
Met stootnok/-rand Ja
Trekvast Ja
Lengte 95 mm
Lengte aansluiting 1 46.4 mm
Werkende lengte aansluiting 1 20.4 mm
Lengte aansluiting 2 51.3 mm
Werkende lengte aansluiting 2 25.3 mm
Max. werkdruk bij 20 °C 16 bar
Met pakkingen Nee
Afgedopt Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Ja
UL-keur Ja
ULC keur Ja
Gastec QA Nee
KIWA-keur Nee
VdS keur Ja
Min. mediumtemperatuur (continu) 0 °C
Max. mediumtemperatuur (continu) 135 °C
Contourcode M
